รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | ตัวกระตุ้นบอลวาล์ว | แอปพลิเคชัน: | การควบคุม HVAC |
|---|---|---|---|
| ปานกลาง: | น้ำไกลคอล 50% | ประเภทมอเตอร์: | มอเตอร์ไร้แปรงถ่าน |
| ประเภทของขั้วต่อ: | DN20, DN25, DN32, DN40, DN50 | การเคลื่อนไหวทางกล: | โรตารี |
| การกำหนดค่า: | สองทาง สามทาง | การหมุน: | 90 องศา |
| แสงสูง: | 12 โวลต์บอลวาล์วแอคชูเอเตอร์ 10nm ip54,3 ทางบอลวาล์วแอคชูเอเตอร์ 10nm ip54,บอลวาล์วแอคทูเอเตอร์ไฟฟ้า 10nm ip54 |
||

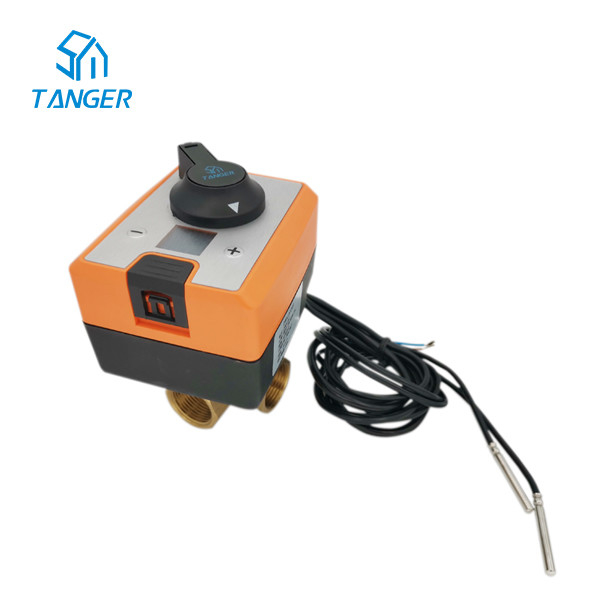

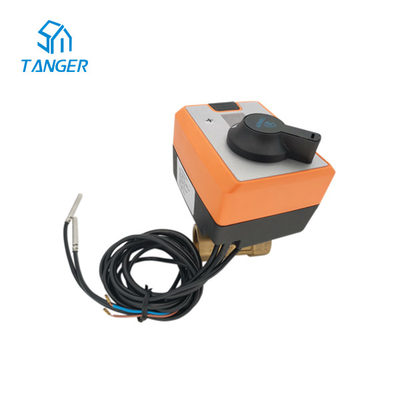

แอคชูเอเตอร์ไฟฟ้าซีรีส์ ZBA ได้รับการออกแบบมาเพื่อใช้งานบอลวาล์วมีไว้สำหรับประกอบโดยตรงกับบอลวาล์วสองและสามทางที่มีเส้นผ่านศูนย์กลาง 1/2 ถึง 1 1/4 นิ้ว (DN15, DN20, DN25, DN32)สามารถทำงานกับวาล์วทองเหลืองที่มีมุมการหมุนได้ถึง 90 องศา
ซีรีส์ ZBA มีความสามารถในการเปิดหรือปิดบอลวาล์วด้วยตนเองในกรณีฉุกเฉิน มีจำหน่ายในรุ่นการควบคุมและกำลังไฟที่หลากหลาย รวมถึง 230VAC, 12VDC หรือ 23VDC
| หมายเลขรุ่น | ZBA230D01 |
| การทำงาน | สวิทชิ่งวาล์ว |
| แหล่งจ่ายไฟ | ไฟฟ้ากระแสสลับ 230V |
| การใช้พลังงาน | 5W สำหรับวิ่ง 1W สำหรับการบำรุงรักษา |
| ความถี่ | 50/60Hz |
| จังหวะ | 90°C/90 วินาที |
| แรงบิด | 10Nm |
| ขนาดการติดตั้ง | M33X1.5 |
| ระดับการป้องกัน | IP54 |
ประเภทของวาล์วที่ใช้
| ประเภทการติดตั้ง | หมายเลขรุ่น | เกลียว | ค่าสัมประสิทธิ์การไหล Kvs | ความดันร่างกาย MPa | ปิด MPa ความดันแตกต่าง | อุณหภูมิปานกลาง |
| ถั่ว | VB30F20A | 3/4" | 7.3 | 2.5 | 0.5 | 5-100องศาเซลเซียส |
| ถั่ว | VB30F25A | 1" | 8.7 | 2.5 | 0.5 | 5-100องศาเซลเซียส |
| ถั่ว | VB30F32A | 1 1/4" | 11.4 | 2.5 | 0.5 | 5-100องศาเซลเซียส |
| ถั่ว | VB30F40A | 1 1/2" | 14.2 | 2.5 | 0.5 | 5-100องศาเซลเซียส |
| ถั่ว | VB30F50A | 2" | 18.2 | 2.5 | 0.5 | 5-100องศาเซลเซียส |
คู่มือการติดตั้ง
ก่อนดำเนินการบำรุงรักษา ต้องถอดแอคทูเอเตอร์ออกจากแหล่งจ่ายไฟ (ถอดปลั๊กไฟ)ในเวลาเดียวกันควรปิดปั๊มน้ำและอุปกรณ์แยกในส่วนเฉพาะของท่อที่เกี่ยวข้อง (หากจำเป็น) ควรทำให้เย็นลงก่อนเพื่อลดแรงดันของระบบ)เมื่อเติมไลน์ ระบบจะทำงานอีกครั้งหากติดตั้งและเชื่อมต่อวาล์วและแอคชูเอเตอร์อย่างถูกต้อง
